< 건축구조기술사 110회 2교시 4번 >
- 카테고리 : 단면

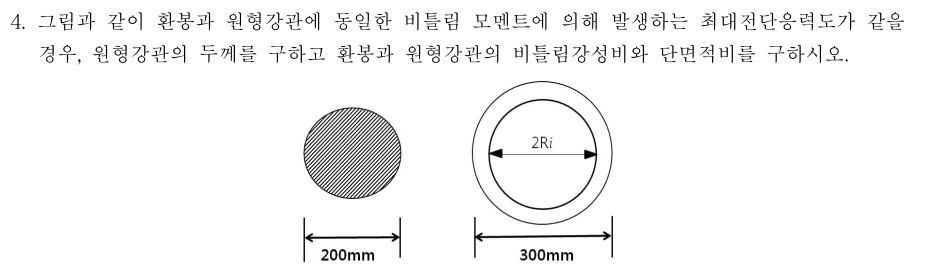

- 단면에 비틀림이 작용할 때, 비틀림에 의한 전단응력 산정에 대한 이해를 묻고 있는 문제입니다.
- 비틀림 T가 작용 시 단면에 발생하는 전단응력 : τ = T x r / Ip ☞ ( r 은 단면의 중심으로부터의 거리 )
- 원형단면의 극관성모멘트 Ip = π x D4 / 32 ☞ ( D 은 단면의 직경 )
- 원형단면의 단면 2차 모멘트 I = π x D4 / 64 ☞ ( 단면 2차 모멘트에 2를 곱하면 극관성모멘트가 되네..? )

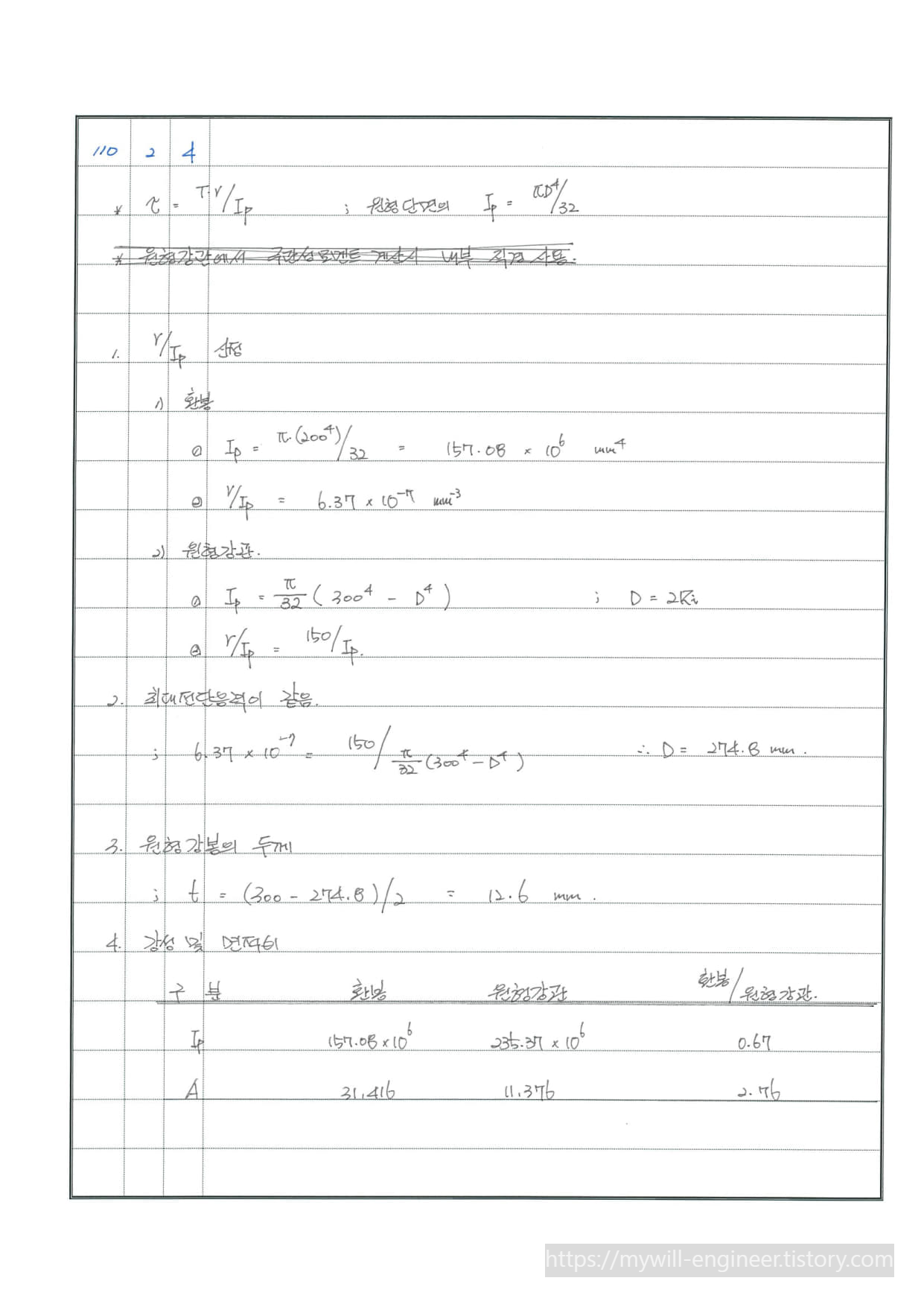

- 개인풀이
