2022년 10월!!
KDS 41 00 00 건축구조기준의 개정이 있었습니다.
개정된 사항 중에 실무에 밀접하게 연결되어 있는 부분이 있어 공유하고자 합니다.
"압축부재에 사용되는 횡방향 띠철근에 대한 규정"의 변화가 있었는데요.. 어떻게 변화되었는지 정리를 해보았습니다.
1. KDS 41 00 00 (2019) - 개정 전
먼저 KDS 41 00 00 (2019) 의 기준내용을 확인해보겠습니다.
위의 기준에서 확인 할 수 있듯이 KDS 41 00 00 (2019) 기준에서는 KDS 14 20 50 을 따른다고만 되어있습니다.
또한, KDS 14 20 50 의 내용은 아래와 같습니다.
즉, 여러분들이 잘 알고 계시듯이 횡방향 띠철근의 제한은 아래처럼 표현 할 수 있습니다.
Smax = Min[ 16db , 48ds , B , H ]
2. KDS 41 00 00 (2022) - 개정 후

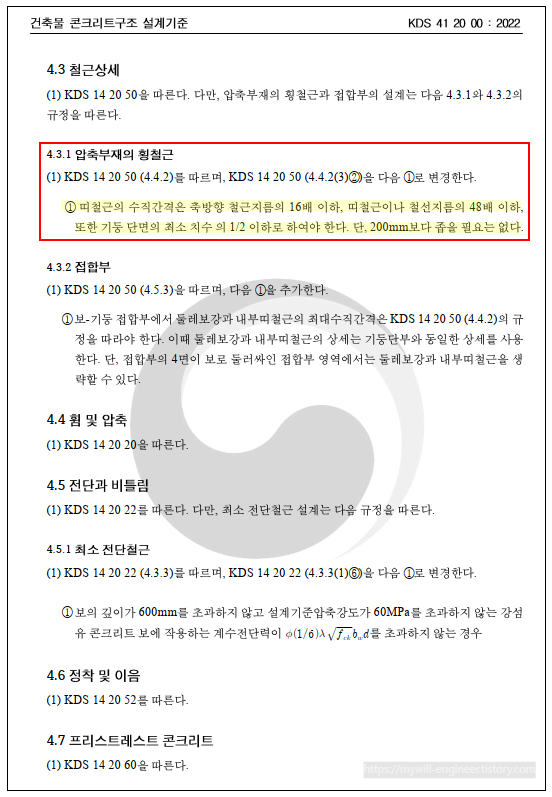

2022년 KDS 41 00 00 이 개정 된 이후 해당 기준이 어떻게 변화되었는지 확인해보겠습니다.
(일단, KDS 14 00 00 에서 횡방향 띠철근에 대한 규정은 변하지 않고 동일합니다.)
위의 기준을 확인해보면 압축부재의 횡철근에 대한 규정이 "변경" 되어 있음을 확인 할 수 있습니다.
건축구조물은 KDS 41 기준을 우선적으로 적용하여야 하므로 횡방향 띠철근의 간격은 아래처럼 개정되었다고 볼 수 있습니다.
Smax = Min[ 16db , 48ds , B/2 , H/2 ] ≥ 200 mm
3. 개정내용 요약
"압축부재에 사용되는 횡방향 띠철근에 대한 규정"을 기준별로 정리하면 아래와 같습니다.
| 기준 | KDS 41 00 00 (2019) | KDS 41 00 00 (2022) |
| 간격제한 | Smax = Min[ 16db , 48ds , B , H ] | Smax = Min[ 16db , 48ds , B/2 , H/2 ] ≥ 200 mm |
위의 기준처럼 횡방향 띠철근 제한이 강화되었습니다.
따라서 구조설계를 수행 할 경우 위의 변화된 기준을 숙지하고 설계에 적용하면 될 것 같습니다.
여기서!!!
기준해석에 대한 다른 의견이 있을 수 있기에.... 국가기준센터에 질의한 내용도 첨부합니다.
