(꿀팁) 보의 집중하중 작용시 모멘트 관계

부정정 구조물을 처짐각법이나 모멘트 분배법으로 풀면, 부재의 양단 모멘트를 구할 수 있다.

(당연한 소릴..)



그리고 양단 모멘트와 부재에 작용하는 하중 관계를 통하여 모멘트도를 그리는 과정이 필요하다.



근데 문제는 저 과정에서 실수가 나오기도하고... 시간도 소요된다는 점이다.



그래서 한가지 꿀팁을 공유하고자 한다.

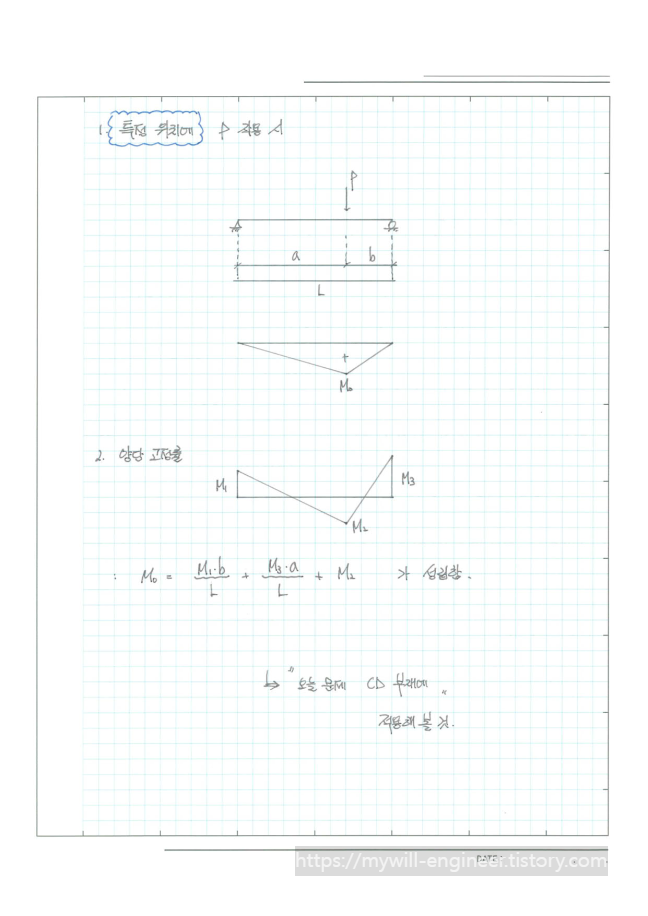

"보의 집중하중 작용시 양단 고정률에 따른 모멘트 관계" 를 알아보자....

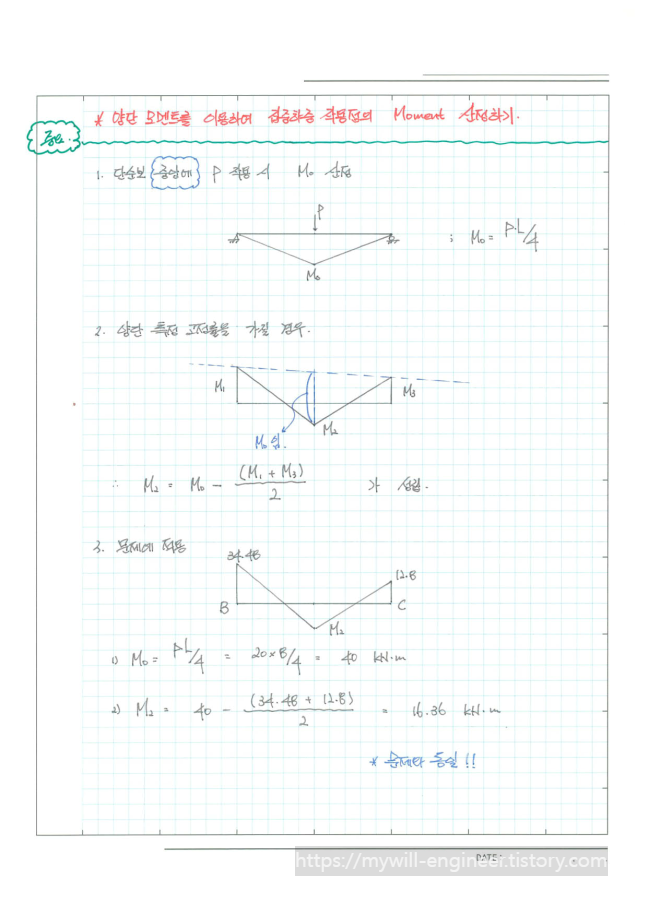

아래의 그림을 참조하면 된다..

(이런거 알아서 뭐하냐.. 할 수도 있지만 쉽게 적용 가능한 수준까지 공부하면 정말 많은 도움이 된다.)





(오늘 문제 CD 부재에 적용해볼것. --> 이건 스터디 인원들에게 시킨거라 무시해도 된다아....)
