(정정구조물) 건축구조기술사 99회 4교시 2번

< 건축구조기술사 99회 4교시 2번 >





1. 카테고리 : 정정구조물 + 처짐

2. 정정구조믈의 해석과 주어진 단면에 대한 이해를 바탕으로 각 문항에서 묻고 있는 질문에 대한 이해를 필요로 하는 문제입니다.

3. 10kN 이 작용하는 부분을 E점으로 놓고 풀이를 수행하였습니다.

4. 처짐을 구하는 다양한 방법 중 공액보법을 사용하여 구했으며 그 이유는 다음과 같습니다. (이유를 아는것이 중요!)

  1) 문제 내에서 모멘트 선도를 구한다.

  2) A점은 실제보에서는 고정단 // 공액보에서는 자유단

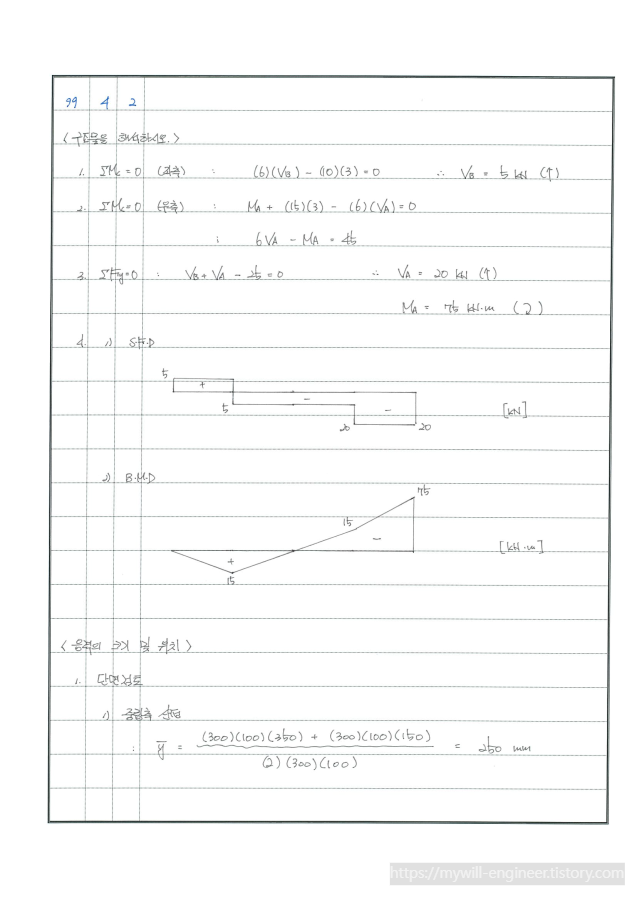

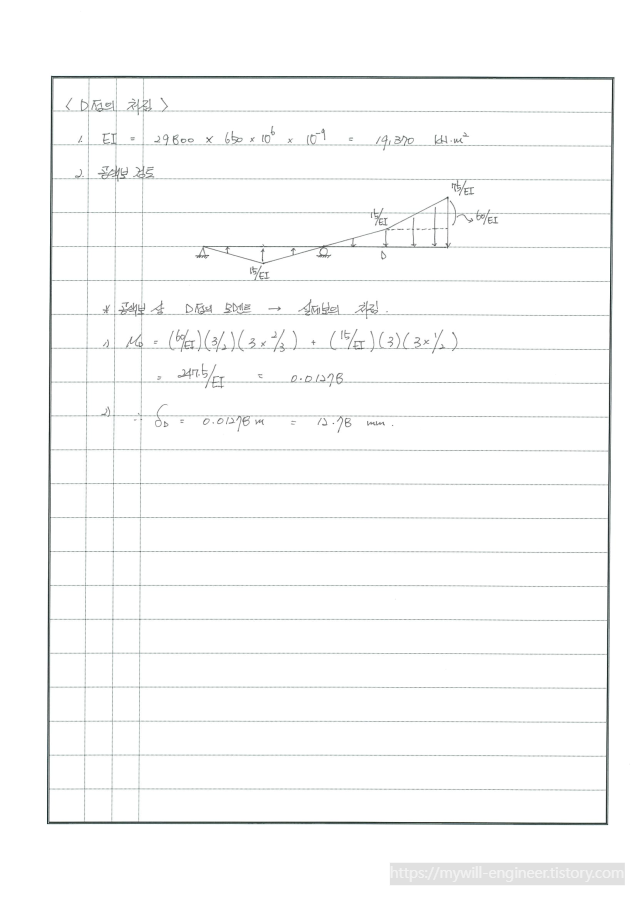

5. 개인풀이
