불균형 모멘트를 고려한 슬래브 검토 - 내부기둥





슬래브의 2방향 전단 검토할 경우 과거 기준에서는 중력방향에 의한 전단응력과 불균형 모멘트로 인해 발생하는 추가 전단응력을 같이 고려하여 산정하였다.



하지만 기준이 변경되어 현재에는 불균형 모멘트에 저항하는 휨강도를 계산하여 검토하도록 되어있다.





즉, 불균형 모멘트를 전달할 수 있도록 모멘트 강도를 확보하라는 개념으로 이해하고 있다.



구조설계 실무를 수행 할 경우 현재까지는.... 해당 기준을 반영한 상용프로그램이 없는 것으로 알고 있다.



따라서 해당 내용을 설계 시트로 만들어 검토를 할 수 밖에 없어서... 이참에 걍 만들었다...



( 불균형 모멘트에 의한 보강은 "휨 보강"으로 고려할 수 있도록 하였으며 2방향 전단에 대한 보강은 기존 전단보강과 같은 방법으로 보강 할 수 있도록 하였다. )





1. Input Data 입력

• 위의 그림과 같이 Input Data를 한번에 입력할 수 있도록 하였다.
• "Make a Design Sheet" 을 클릭하면 입력한 기둥 갯수에 따라 설계 시트가 형성된다.
• C1 기둥의 경우는 전단보강은 불필요 하지만 휨 보강이 필요한 경우이다.
• C2 기둥의 경우는 휨 보강은 불필요 하지만 전단보강이 필요한 경우이다.



2. C1 설계 시트

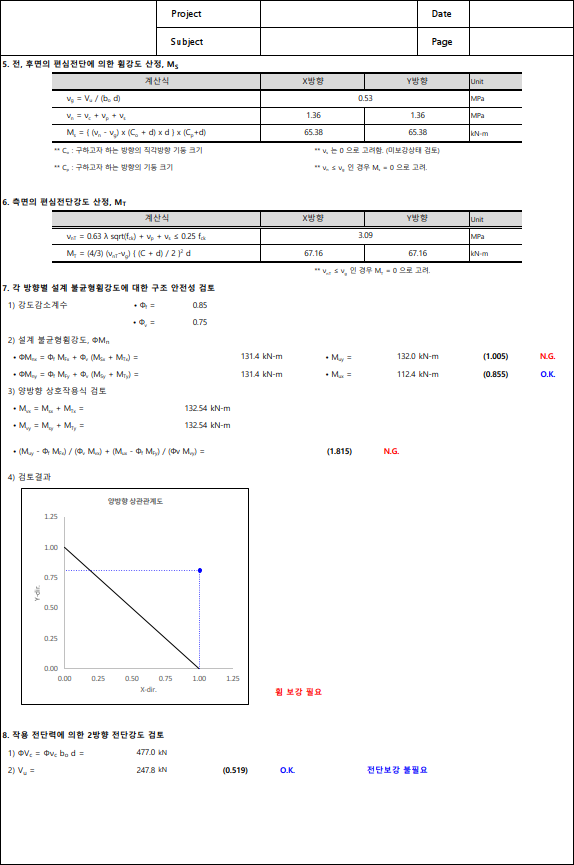

• X방향 배근에 의한 모멘트 강도, ФM_nx 가 M_uy 보다 작기 때문에 N.G. 가 발생함.
• X방향, Y방향 조합에 의한 강도 검토도 만족 못하기 때문에 슬래브 배근 변경이 필요한 경우이다.





3. C2 설계 시트



• 각 방향의 불균형 모멘트 자체가 없이 고려된 부분이라 휨보강은 불필요하다.

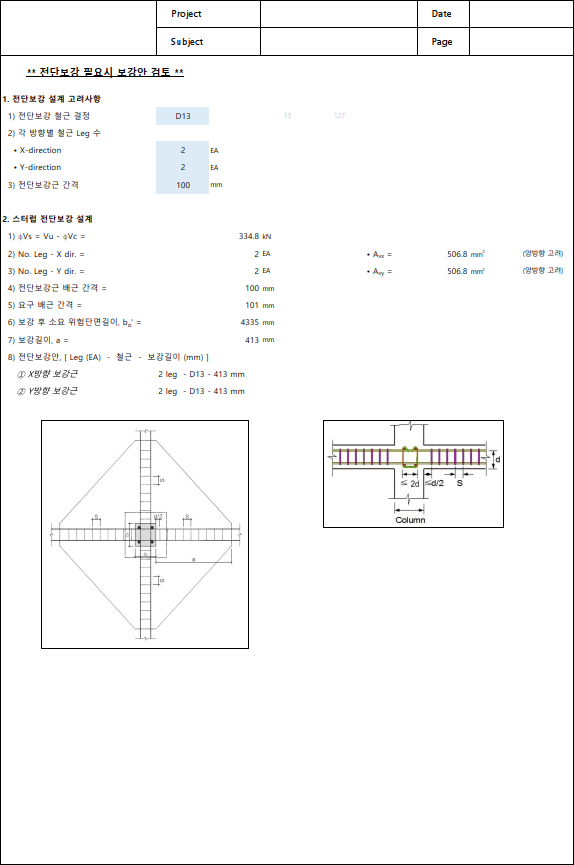

• 2방향 전단에 대해 보강이 필요하므로, 보강안을 산정할 수 있는 시트를 통해 바로 검토할 수 있다.
