불균형 모멘트를 고려한 슬래브 검토 - 외부기둥

불균형 모멘트를 고려한 슬래브 검토 - 내부기둥에 이어... 외부기둥도 가져왔다!!!

( 내부기둥 내용을 보고싶으면... ☞클릭! )



외부기둥에는 슬래브 끝단까지와의 편심거리 e 와...



기둥 사이즈가 직사각형일 경우(b, h 가 서로 다를 때)에 대하여 각각 Edge-1, Edge-2 로 구분하였다.



내부기둥과 동일하게..



불균형모멘트에 대한 보강은 "휨 보강"으로 고려하고, 2방향 전단에 대한 보강은 기존 전단보강과 같은 방법으로 보강을 고려할 수 있도록 하였다.



1. Input Data 입력

• 위의 그림과 같이 Input Data를 한번에 입력할 수 있도록 하였다.
• "Make a Design Sheet"을 클릭하면 입력한 기둥 갯수에 따라 설계 시트가 형성된다.
• C1 기둥의 경우는 전단보강은 불필요 하지만 휨 보강이 필요한 경우이다.
• C2 기둥의 경우는 휨 보강은 불필요 하지만 전단보강이 필요한 경우이다.

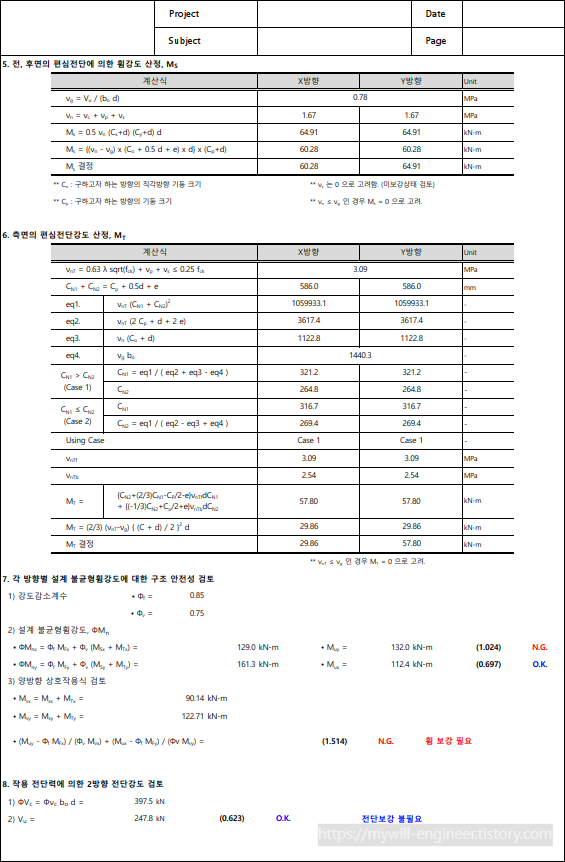

2. C1 설계 시트

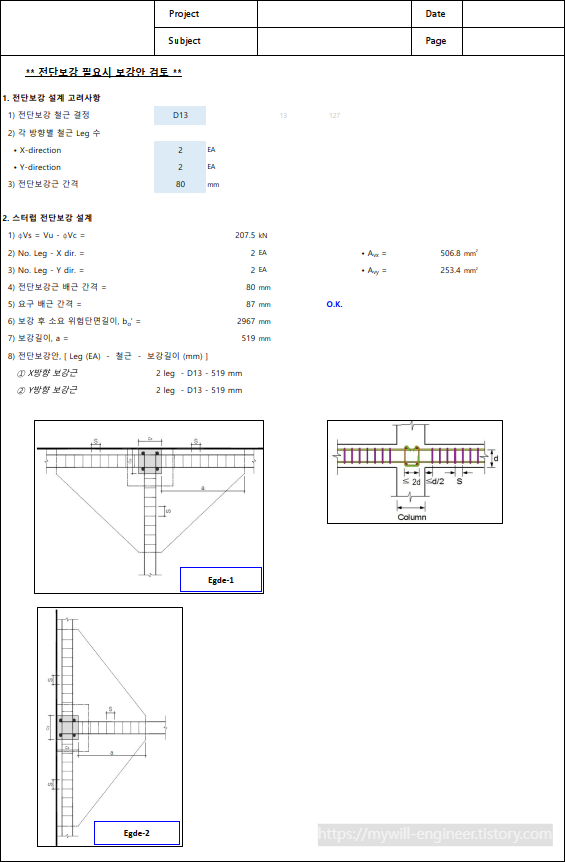

3. C2 설계 시트



• 위의 설계 시트에서 M_nx 는 X방향 배근에 의한 휨 모멘트 강도이다. (헷갈릴수도 있을 것 같다는 생각이...)
