슬래브의 균열폭 검증

KDS 14 20 30 : 2021 기준 부록 중 균열의 검증이라는 부분이 있다.





구조엔지니어가 설계에 있어 엔지니어 의도를 반영시키기 위해 균열의 검증이 필요한 경우가 있는데..



나의 경우는 슬래브에 대한 균열 검토가 필요했었었다...

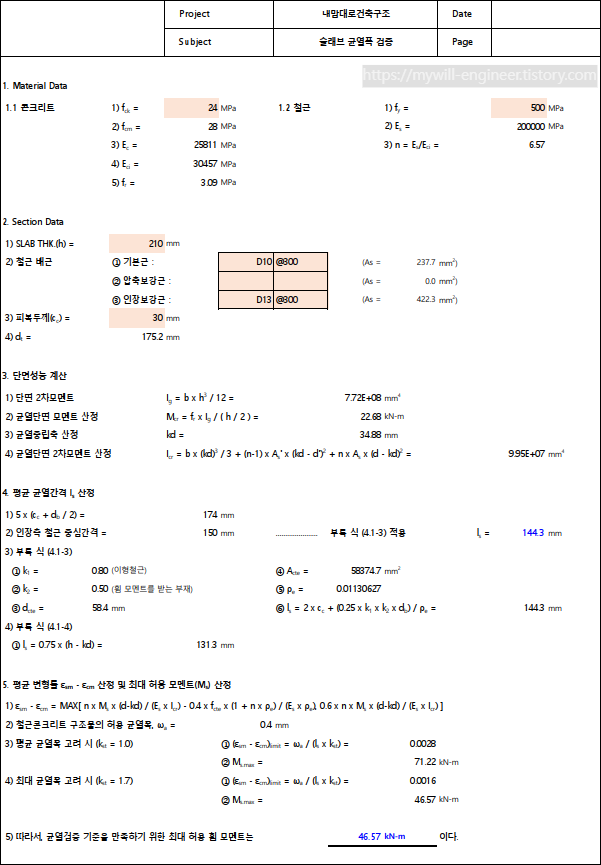

해당 검토 엑셀을 만들 때 고민되었던 부분은... 모멘트 값을 입력값으로 넣기가 싫었던 것이다....



콘크리트 예제집이나 다른 서적들을 보면 주어진 모멘트 값에 대하여 균열폭을 검증하는데...



설계하는 입장에서 모든 경우의 모멘트를 한번에 입력하기란 여긴 귀찮은게 아니다.

(물론.. 그렇게까지 할 필요는 없는 주제이긴하다...)



따라서... 엑셀을 만들 때 기본적인 재료강도나 슬래브 두께, 배근, 피복 등의 정보만 넣고, 허용균열폭을 만족하는 모멘트 값을 역으로 구할 수 있도록 만들었다.



앞으로 실무할 때, 각 슬래브 배근별로 해당 모멘트를 초과하는지만 보면된다.... (시간이 많이 단축되려나...)



( 아!! 정모멘트, 부모멘트 구분에 헷갈릴 수 있기에 "인장보강근, 압축보강근"으로 표기했다. )
