(내진성능설계) 일반보 비선형 모델 형성 시트

내진성능설계를 처음 접하면... 비선형 모델에 대한 공부를 해야만 할것이다....



(대체 이게 모야?? <-- 라는 반응일 것이라 생각한다..)



비선형 모델에 대한 계산과 공부를 하고 각 부재별 비선형 모델을 만들다 문득 ' 와... 이런 노가다를 언제까지 해야되냐 진짜...' 라는 생각을 하게 되어서 좀더 간단하게 실무에 적용할 수 있도록 시트를 만들어 보았다.



또한, 성능설계 보고서에 바로 첨부할 수 있도록 그래프를 그릴 수 있게 만들었으며..



Perform3D에 바로 입력이 가능하도록 List 화를 할 수 있도록 했다. (쭈르륵 만들어 놓고.. 매크로 걸어놓고... 딴짓하기 .....)



이 시트는 진짜 야근하기 싫어서 야근하면서 만들었다...



AIK-G-002-2019 기준을 적용하여 만들었다.

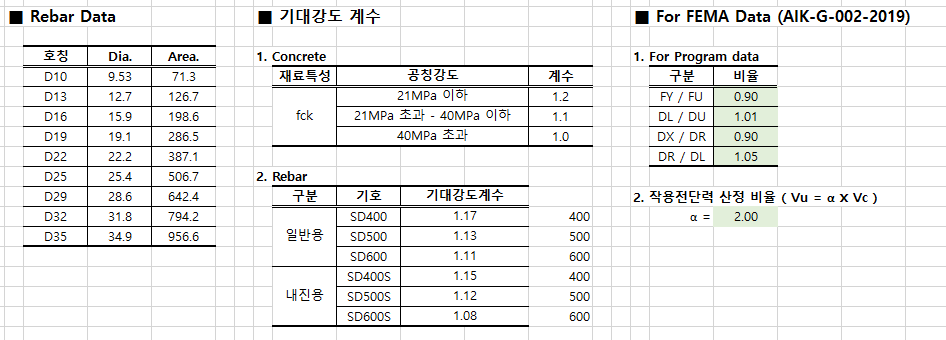

1. 첫번째 시트 입력값 (초록색 셀)





2. 두번째 시트

  1) 일반보의 배근정보를 입력하도록 하였다. (휨철근 및 전단철근)

  2) Type를 1과 2로 나누어 고려할 수 있도록 함. (i 단과 j 단의 배근이 다른 경우 적용 가능)

     - Type 1 : 양단 배근이 동일한 경우

     - Type 2 : 양단 배근이 상이한 경우



(그림이 좀 작은데....?)

1. 부재명, 사이즈, 재료 입력



2. 보의 각 위치마다 휨철근 정보



3. 전단철근과 Type에 대한 정의

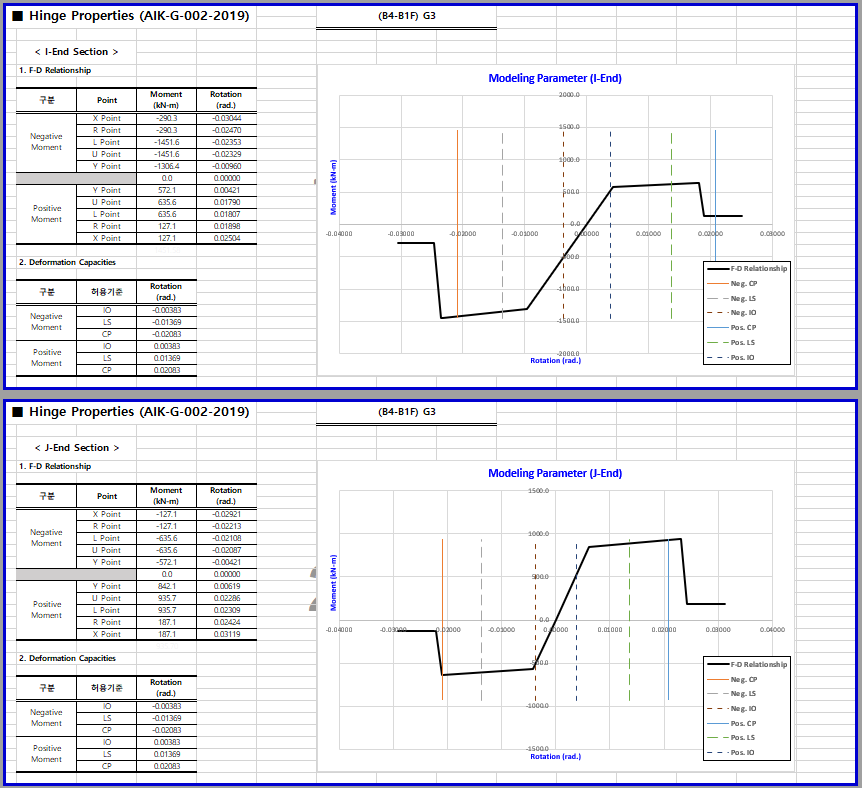

3. Make a Sheets를 누르면... 입력한 부재의 수대로 비선형 모델이 형성된다!!





4. 사용법 예시
